I.Tổng quan Manley Labs Nu Mu Stereo Limiter Compressor:

 Manley Nu Mu Stereo Limiter Compressor mang đến cho bro chất lượng âm thanh tốt nhất của cả Comp dạng tube và transistor. Manley đã sản xuất Nu Mu với phần đầu trước toàn ống, được chỉnh sửa T-Bar của Variable Mu huyền thoại của họ và theo sau nó là một chuỗi âm thanh trạng thái rắn hiện đại. Các đồng râm sẽ cực kỳ thích thú với âm thanh của nó tạo ra, vừa có độ ngọt, mịn màng, béo múp và đặc biệt là căng tròn như tâm hồn của các thánh nữ. Nu Mu cũng tạo nên số má ở mạch HIP sáng tạo được nhà Manley tích hợp vào để nâng cao độ chi tiết ở mức độ thấp mà không ảnh hưởng đến quá trình chuyển đổi. Đặc biệt, em này được làm hoàn toàn bằng thủ công tại nhà máy Chino, California, để đảm bảo rằng nó mang đến chất âm, hiệu suất, chất lượng và giá trị vượt trội.

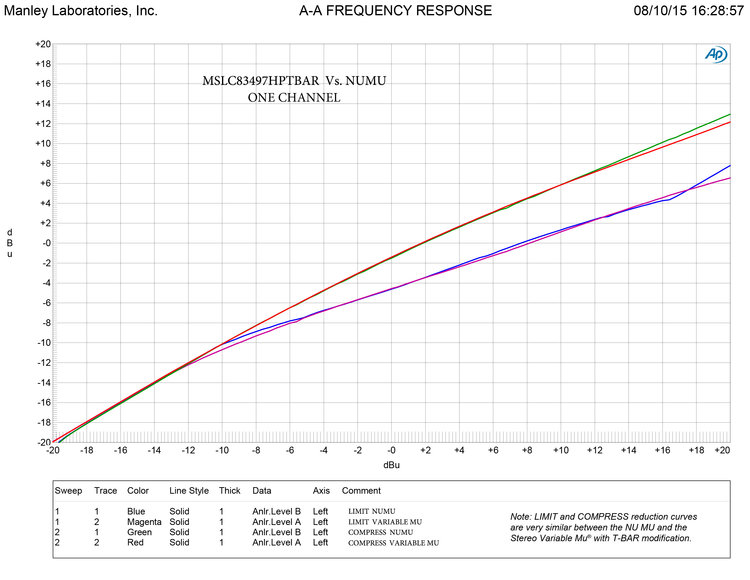

 Như bro có thể thấy từ đồ họa này được tạo bởi hệ thống đo Độ chính xác âm thanh, cả hai đường cong giảm LIMIT và COMPRESS từ NU MU tương tự đáng kể với các đường cong từ Mu biến âm thanh nổi được sửa đổi T-Bar. Cùng những đường cong, cùng độ êm ái huyền thoại.

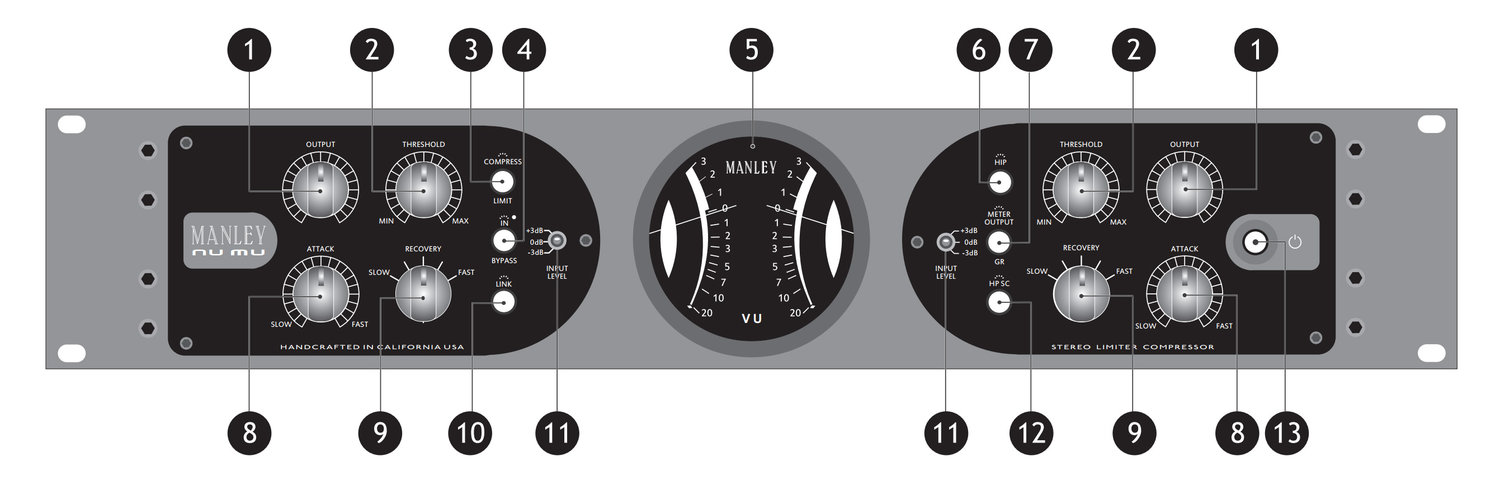

 II.Chi tiết tính năng Manley Nu Mu Stereo Limiter Compressor

1. Output Control: Điều khiển OUTPUT khả dụng trên cả kênh L và R. Nó điều chỉnh mức đầu ra của kênh âm thanh đó. Mức tăng thống nhất là về mốc thứ chín, hoặc 11 giờ.

2 Threshold Control: Điều khiển THRESHOLD khả dụng trên cả kênh L và R. THRESHOLD hoặc giảm độ lợi đặt biên độ cần thiết để nén hoặc giới hạn có hiệu lực. Hiệu ứng cực đoan nhất là khi núm điều khiển được đặt thành MIN hoặc hoàn toàn ngược chiều kim đồng hồ.

3. Công tắc Comp/Limit: Công tắc BYPASS trong Nu Mu là công tắc 'Hardwire' để đạt hiệu suất tối đa. Nếu công tắc được kích hoạt và chiếu sáng đến vị trí “IN”, âm thanh sẽ đi qua Bộ Limit hoặc Comp, vì vậy tất cả các điều khiển bảng mặt trước sẽ hoạt động Sử dụng công tắc này để xác minh rằng việc giới hạn hoặc nén không làm rối âm thanh gốc mà là tăng cường âm thanh đó hoặc ít nhất là điều chỉnh âm lượng.

4. VU meter: Máy đo VU tùy chỉnh lớn cho phép dễ dàng theo dõi cả hai kênh với Nu Mu. Nó hiển thị mức giảm độ lợi theo dB từ mốc 0 dB, khi công tắc (7) được đặt thành Reduction. Khi công tắc này được chọn thành O / P và được chiếu sáng, đồng hồ đo đầu ra tính bằng decibel.

5. HIP Control: Điều khiển "Hip" cho phép nén xảy ra ở âm lượng thấp hơn (thấp hơn trong phổ dải động) nhưng vẫn để lại động lực lớn hơn trong khi vẫn nén tín hiệu tổng thể. Bro sẽ nhận được các phần mềm lớn hơn và động lực ban đầu của các phần lớn hơn. Trước đây, cách duy nhất để giải quyết vấn đề này là nén song song, trong đó tín hiệu nén được trộn với tín hiệu không nén. Điều khiển "Hip" đạt được hiệu ứng tương tự trong khi dễ sử dụng hơn, yêu cầu ít phần cứng hơn (không cần trộn thêm bên ngoài).

6. Công tắc Select Meter: Công tắc chọn đồng hồ cho phép người dùng theo dõi Gain Reduction hoặc Output của thiết bị. Khi công tắc được bật và bật sáng, đầu ra của kênh cụ thể mà bro đang theo dõi sẽ hiển thị trong VU Meter tương ứng.

7. Meter Select: công tắc Meter cho phép bro theo dõi Gain Reduction hoặc Đầu ra của thiết bị. Khi công tắc được bật, đầu ra của kênh cụ thể mà bro đang theo dõi sẽ hiển thị trong VU Meter tương ứng.

8. Attack Control: Điều khiển ATTACK xác định thời gian máy nén phản hồi với các tín hiệu trên ngưỡng. Điều khiển tấn công liên tục thay đổi và xác định độ dài cần thiết của một thời gian ngắn để bắt đầu giảm gain.

63% Gain Reduction: SLOW 0.13s, MID 0.07s, FAST 0.013s.

90% gain reduction: SLOW 0.64s, MID 0.35s, FAST 0.064s.

Hoàn toàn ngược chiều kim đồng hồ ở cài đặt chậm nhất sẽ ngăn hầu hết các tín hiệu bộ gõ gây hạn chế hoặc nén. Nó có sẵn trên cả kênh bên trái và bên phải.

9. Recovery Control: Điều khiển Recovery xác định thời gian máy nén phục hồi sau khi tín hiệu giảm xuống dưới mức ngưỡng.

3% gain reduction recovery, five selections: 0.1s, 0.16, 0.32, 0.64s, 1.7s..

90% gain reduction recovery five selections: 0.227s, 0.368s, 0.736s, 1.6s, 3.87s.

10. Link: Khi sử dụng chức năng LINK, nó sẽ liên kết hai kênh Stereo với nhau. Các điều khiển kênh Trái trở thành liên kết chính giữa các điều khiển THRESHOLD, ATTACK & RECOVERY.

11. Input Level: Mức đầu vào được điều khiển bằng một công tắc bật tắt. Có một điều khiển Input Level cho mỗi kênh. Ba mức độ suy giảm có sẵn: + 3dB, 0dB và -3dB.

12. Công tắc SC HP: Bộ lọc High Pass Side Chain được thiết lập tại nhà máy là 100Hz. Khi công tắc này hoạt động và được chiếu sáng, mọi thứ trên 100Hz sẽ có tác dụng hạn chế hoặc nén. Hữu ích nếu bạn muốn âm trầm phát ra với tác động đầy đủ và hạn chế hoặc nén mọi thứ khác.

13. Công tắc Power: phát sáng màu xanh lam dịu khi dây dẫn nguồn IEC được kết nối với thiết bị. Điều này cho thấy Nu Mu đang ở chế độ STANDBY. Thao tác chuyển đổi nguồn sẽ đưa Nu Mu ra khỏi chế độ chờ và chuyển sang chế độ khởi động. Công tắc nguồn sẽ sáng sang màu xanh lam sáng hơn và đồng hồ VU có đèn nền sẽ bắt đầu nhấp nháy. Quá trình khởi động này kéo dài 30 giây, sau đó rơ le MUTE sẽ nâng lên và đồng hồ VU sẽ ngừng nhấp nháy.

III.Các tính năng chính của  Manley Nu Mu Stereo Limiter Compressor

Hybrid tube/solid-state compressor/limiter.

3:1 compressor ratio, 10:1 limiter ratio.

Kênh kép (có thể liên kết Stereo).

Tính năng máy biến áp đầu vào IRON của Manley.

4 ống chân không 6BA6 được lựa chọn thủ công và phù hợp.

I / O XLR cân bằng.

Mạch HIP nâng cao độ năng động nhẹ nhàng hơn mà không làm giảm độ ồn lớn hơn.

Máy đo VU sáng, có thể chuyển đổi giữa Gain Reduction và Output Level.

Nguồn cung cấp chế độ chuyển mạch điện áp cao tùy chỉnh, nội bộ, phổ biến, cho hoạt động trên toàn thế giới.

IV.Thông số kỹ thuật:

Manley IRON® input transformers

4 x hand-matched 6BA6 vacuum tubes

Balanced XLR inputs & outputs

Manley HIP function raises soft dynamics without squashing louder passages

MANLEY POWER® High Voltage Switched Mode Power Supply custom designed for our vacuum tube audio circuits

INPUT Level Preset 3-way switches -3dB, 0, +3dB

Continuously variable OUTPUT level controls

Unity Gain set INPUT to "0" and OUTPUT control to 11 o’clock. (Input source Z= 150 Ohms, Output load Z= 100 kOhms)

Maximum input level: (1 kHz Sine, <0.3% THD+N)
-3 = +25 dBu
0 = +21 dBu
+3 = +18 dBu

Maximum GAIN: 13dB

GAIN makeup: 10dB (gain above unity)

Output Headroom: 23dB (referenced to +4dBu)

Variable ATTACK control: 13msec - 130msec

RECOVERY switch 5 steps: 0.1s, 0.16s, 0.32s, 0.64s, 1.7sec.

Continuously variable THRESHOLD controls

Hardwired Relay Bypass Switch

Ratio Mode switches between LIMIT (1.5:1 to 12:1) or COMPRESS (1.2:1 to 3:1)

HP SC: High Pass Side Chain Filter -3dB @ 100Hz @ 6dB per Octave

Stereo Link establishes Left-Master dynamic control for THRESHOLD, ATTACK, and RECOVERY controls

Beautiful illuminated stereo VU meters read Gain Reduction or Output Level

Sidechain INSERT per channel via 1/4" TRS jack TIP=SEND, RING=Return, SLEEVE=Ground

Maximum Output: +27dBu (18Vrms) into 100K Ohm load; +24.5dBu (13Vrms) into 600 Ohm load. (1Khz Sine, < 0.3% THD+N, BW 20Hz - 20kHz).

Frequency Response: - 0.8dB @ 20Hz, -0.5dB @ 50kHz

Total Harmonic Distortion: <0.05% THD+N (1kHz Sine, +4dBu, BW: 20Hz - 22kHz)

Noise floor: -85dB typical (BW: 20Hz - 22kHz)

Dynamic Range: 112dB

Signal to Noise Ratio: 89dB (referenced to +4dBu)

Common-Mode Rejection Ratio (CMRR): 74dB (BW: 20Hz - 22kHz, +4dBu, 1kHz Sine)

Output Impedance: 100 Ohms

Input Impedance: -3dB= 1 kOhms, 0dB= 2.5 kOhms, +3dB= 4.5 kOhms

AUTOMUTE warmup delay: 30 Seconds

Power consumption: 35 Watts

Standby Power Consumption: 0.5 Watts

Operating mains voltage: 90 to 254 VAC (internal universal supply)

Mains Voltage Frequency: 50-60Hz

Dimensions: 19" x 3 1/2" x 7" (occupies 2u)

Unit Weight: 8.5 lbs.

Shipping weight: 11.5 lbs.
