SPL Crossover Active Analog 2-way

I. Tổng quan về SPL Crossover Active Analog 2-way

SPL Crossover Active Analog 2-way là một bộ phân tần hoạt động 2 chiều để kết hợp loa chính là loa sub mà không cần bất kỳ DSP hoặc công nghệ analog-digital nào. Cách thức hoạt động của nó là tách tín hiệu của anh em, chuyển hướng âm thanh tầm trung và dải cao đến loa chính, đồng thời để lại mức thấp nhất để định tuyến đến âm thanh phụ. Thiết kế sử dụng công nghệ đường ray 120V của SPL để đảm bảo khoảng không cao và hiệu suất rõ ràng, đồng thời sử dụng các công tắc và bình để lựa chọn giữa các tần số phân tần, vị trí pha, mức thấp, v.v. Crossover được thiết kế để hoạt động trong cả thiết lập 2.1 và 2.2, vì vậy nếu anh em sử dụng loa stereo sub thì em này sẽ là một sự lựa chọn chuẩn cơm mẹ nấu.

Thiết bị chia tín hiệu thành hai phần: Low và Mid-Hi, làm như vậy ở dải tần từ 50 đến 120 Hz theo 6 bước khác nhau. Tần số cuộn tắt cho phần Mid-Hi có thể là 12 hoặc 24 dB cho quãng tám để bổ sung tốt hơn cho thiết lập của anh em. Việc căn chỉnh thời gian cho mức thấp là rất quan trọng và điều này có thể được thực hiện thông qua việc lật công tắc pha hoặc trên cơ sở thay đổi liên tục, cung cấp cho bro đầy đủ 360 ° các tùy chọn pha để lựa chọn.

SPL Crossover có một bộ lọc Low-Cut để loại bỏ các tần số dưới 20 Hz, điều này có thể hữu ích trong việc giữ các bộ khuếch đại công suất cố gắng tạo ra các tần số hầu như không nghe được có thể gây ra nhiễu âm thanh. Bro cũng có thể thay đổi đầu ra của phần loa sub trên thiết bị này, làm như vậy với phạm vi 20 dB. Với phần 3.5mm Control, bro có thể cấp nguồn cho tối đa bốn bộ khuếch đại công suất tương thích trực tiếp từ Crossover, gửi tín hiệu 12V cho chúng để chuyển chúng từ chế độ chờ sang bật.

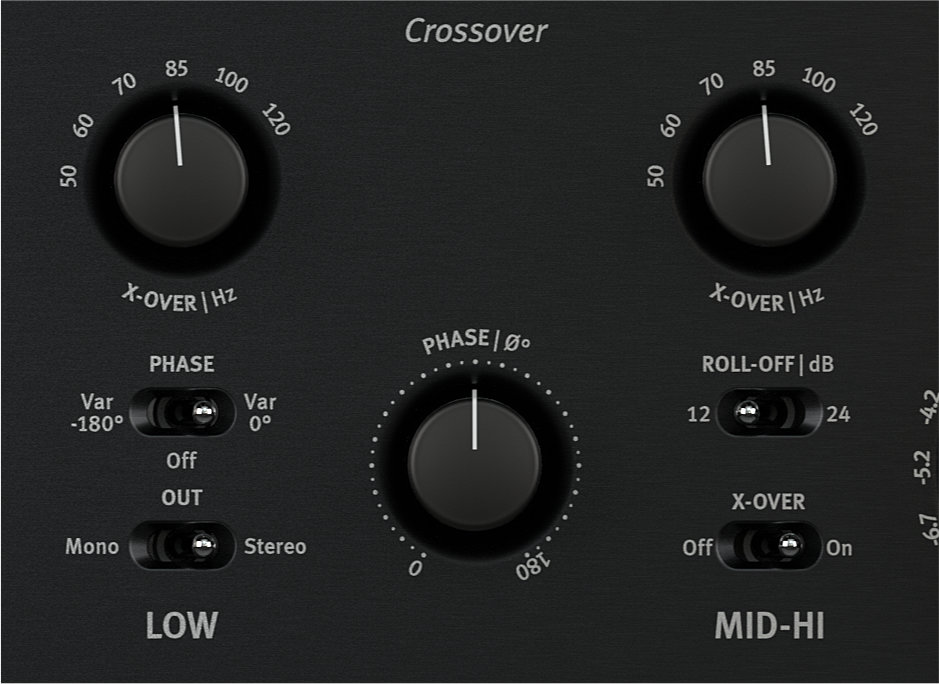

Trong phần Low, anh em sẽ thấy các điều khiển tần số crossover, level và phase. Bro cũng có thể lựa chọn giữa các hoạt động cho một hoặc hai loa sub tùy thuộc vào thiết lập của mình.

Nếu hệ thống phát lại của bro bao gồm 2 loa và một loa sub hãy đặt công tắc này thành mono. Các kênh trái và phải sau đó được tổng hợp thành mono để cấp nguồn cho loa sub. Tín hiệu mono LOW sau đó được chuyển đến cả hai đầu ra low và bro có thể chọn một trong hai đầu ra để điều khiển phụ của mình.

Bộ lọc Low crossover là một thiết kế của Linkwitz / Riley. Cuộn tắt là 24 dB mỗi quãng tám. Đặt tần số phân tần bằng công tắc này. Các tần số phân tần có sẵn là: 50, 60, 70, 85, 100 và 120 Hz.

Công tắc PHASE và chiết áp PHASE căn chỉnh thời gian của một hoạt nhiều sub với các loa trên cùng. Điều này đặc biệt hữu ích khi loa siêu trầm được đặt ở nơi khác trong phòng. Nếu bro đặt ông tắc PHASE ở vị trí “Var -180 °”, thì có thể sử dụng chiết áp pha để thay đổi tín hiệu liên tục giữa -180 và 0 °. Đồng thời, nếu đặt công tắc Pha ở vị trí “Var 0 °”, chiết áp sẽ hoạt động trong khoảng từ 0 đến 180 °.

Đặt mức tổng thể của phụ bằng chiết áp này. Điều khiển có phạm vi ± 10 dB. Nó cho phép bro kiểm soát tốt mức độ của người đăng ký so với các loa hàng đầu.

Phần Mid-Hi cung cấp cho bro khả năng kiểm soát khác nhau đối với tần số và độ mở của bộ phân tần của loa hàng đầu.

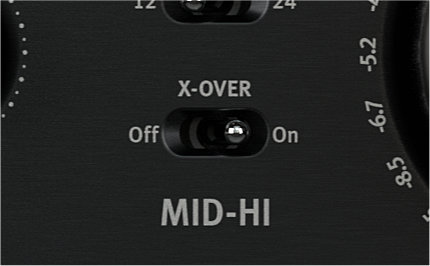

Nếu bro muốn kích hoạt toàn bộ dải loa hàng đầu của mình, hãy đặt công tắc này thành tắt. Sau đó tín hiệu sẽ chuyển đến các đầu ra mà không cần xử lý. Chuyển sang bật nếu bro muốn chuyển đổi giữa các tần số bằng các công tắc X-Over và Roll-Off.

Chọn tần số phân tần cho các dải mid-hi bằng bộ chọn này. Có thể chọn trong số 50, 60, 70, 85, 100 hoặc 120 Hz.

Công tắc này có thể được đặt thành hai độ dốc khác nhau, 12 dB mỗi quãng tám (Butterworth) và 24 dB mỗi quãng tám (Linkwith / Riley).

Với công tắc Low-Cut, bro có thể sử dụng bộ lọc cắt cho các tần số dưới 20 Hz. Cuộn tắt là 12 dB mỗi quãng tám. Cả phần Low và Mid đều bị ảnh hưởng bởi bộ lọc này. Nó được sử dụng để lọc ra các tần số không chứa nội dung âm nhạc nhưng cần nhiều công suất từ ​​bộ khuếch đại công suất.

Crossover có đầu vào và đầu ra 3,5 mm để kích hoạt các thiết bị tương thích từ chế độ chờ sang bật, sử dụng bộ kích hoạt 12V. Nếu sở hữu thiết bị SPL hỗ trợ đầu ra Amp Control, bro có thể kích hoạt chế độ chờ và hoạt động của Crossover.Chỉ cần kết nối đầu ra Amp Control của bất kỳ thiết bị SPL tương thích nào với đầu vào Camp Control. Crossover có bốn đầu ra điều khiển bộ khuếch đại kích hoạt để chuyển đổi đồng thời bốn bộ khuếch đại công suất. Nếu Crossover được kích hoạt thông qua phần đầu vào Amp Control, các bộ khuếch đại công suất được kết nối cũng được kích hoạt. Bro có thể sử dụng bộ điều khiển kích hoạt 12V từ các nhà phát triển bên thứ ba. Sử dụng cáp có đầu cắm giắc cắm mini đơn âm 3,5 mm, trong đó đầu là dấu cộng và ống bọc là điểm trừ.
