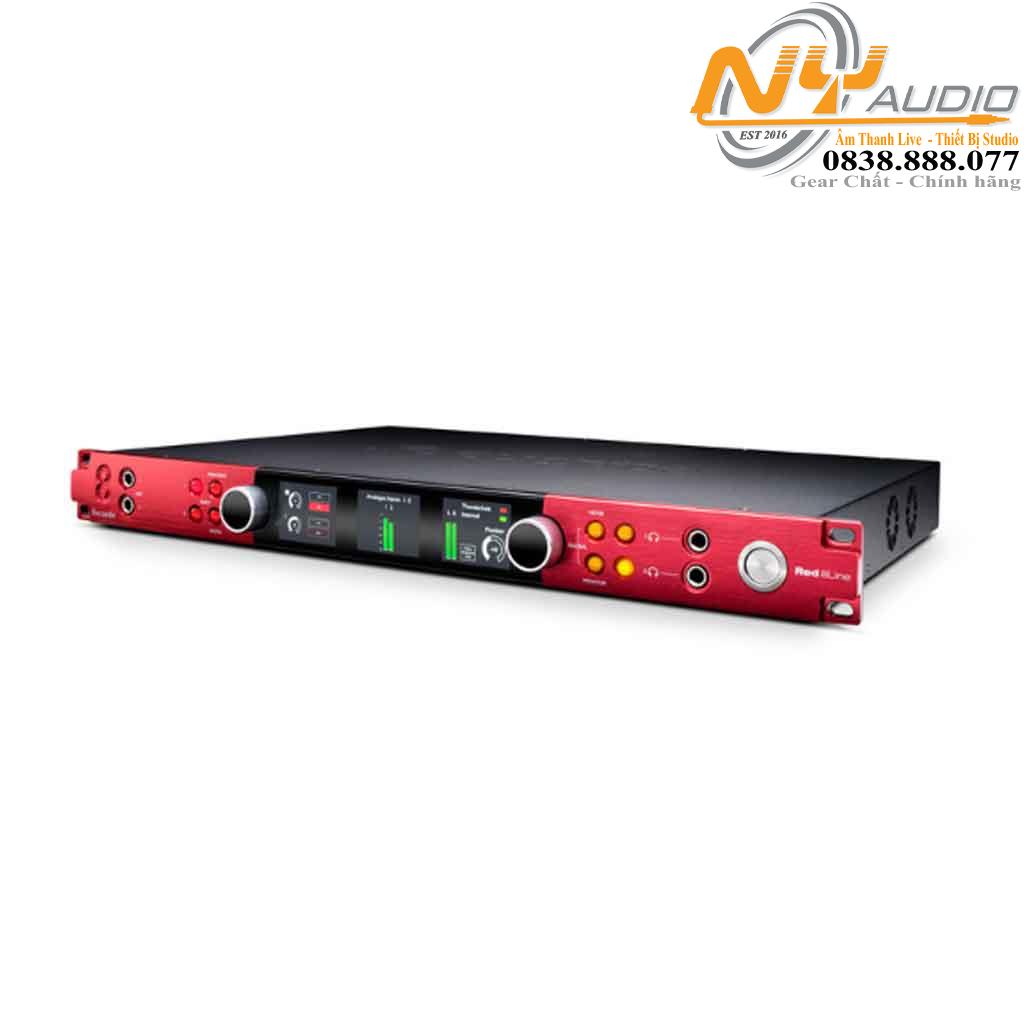

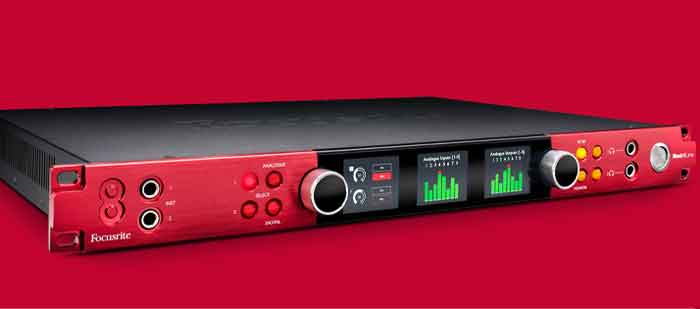

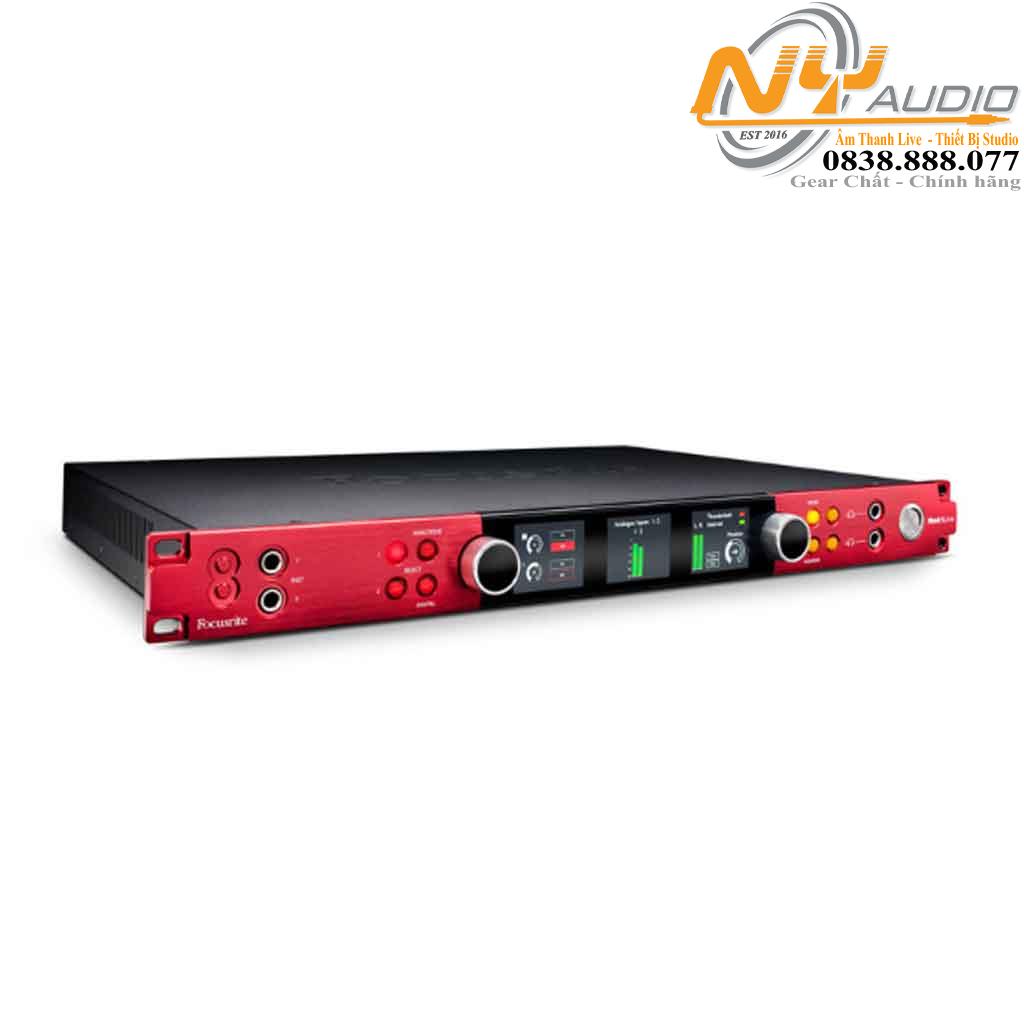

Card âm thanh chuyên nghiệp Focusrite Red 8Line Audio Interface
Red 8Line thuộc dạng có số má trong các dòng interface bởi vì thứ âm thanh mà nó mang lại thật sự là đỉnh của chóp. Rinh em nó về bro sẽ sở hữu được một sound card với 58 đầu vào và 64 đầu ra, Thunderbolt ™ 3 với 2 mic Evolution cài sẳn, đầu ra L/R độc lập, 8 I/O dòng cân bằng trên các đầu nối DB25; 32 kênh Dante, chuyển đổi AD/DA chuyên nghiệp để ghi và phát lại âm thanh, ngoài ra với phiên bản lần này nhà sản xuất đã lựa chọn và hiệu chỉnh lại dải động và bộ chuyển đổi để mang sự cân bằng tốt nhất giữa chất lượng âm thanh và độ trễ chuyển đổi.
Em này chính là sự lựa chọn tốt nhất cho bro nào chuyên làm nhạc bằng Pro Tool và các DAW khác trên cả MAC or PC. Với kết nối mini-Digilink và Thunderbolt 3, bro có thể chuyển đổi ngay lập tức giữa các ứng dụng làm nhạc khác nhau mà không cần phải cấu hình lại cài đặt âm thanh. Khả năng chuyển đổi nhanh chóng này lại hại ở chỗ nó sẽ giúp cho cảm xúc của bro được trôi liền mạch như một dòng chảy liên tục, làm thăng hoa hơn những khoảnh khắc âm nhạc.
Red 8 Line còn có được trang bị những tính năng mới của Thunderbolt ™ 3, trình điều khiển vững chắc với độ trễ cực thấp. Với tốc độ nhanh như The Flash này sẽ cho bro sự linh hoạt để sử dụng các trình cắm DAW trong thời gian thực, vì vậy bro có thể khai thác sức mạnh xử lý của DAW để theo dõi thông qua các trình cắm thêm và ghi lại các công cụ ảo. Sẽ có 3 cổng Thunderbolt ™ 3 làm tiêu chuẩn để kết nối các thiết bị Thunderbolt khác tạo thành một hệ thống làm việc, điều này giúp cho hiệu suất của anh em ta đẩy lên mức Max Ping.
Các tính năng ăn tiền khách hàng
- Chuyển đổi AD/DA 24bit/192kHz hiệu suất cao với dải động 119dB AD và dải động 121dB DA (A-Weighted)
- Hai Mic Preamp điều khiển từ xa của Red Evolution cung cấp mức khuếch đại siêu sạch lên đến 63dB, với công suất ảo, bộ lọc thông cao, đảo pha và chế độ "AIR".
- Cổng Thunderbolt kép làm tiêu chuẩn cho phép tạo chuỗi liên kết các thiết bị như bộ gia tốc plug-in, ổ cứng và màn hình 4K bên ngoài.
- Cổng Dante kép cho phép kết nối với giao thức Audio-over-IP tiêu chuẩn công nghiệp, để dễ dàng mở rộng và tương tác với các thiết bị kỹ thuật số khác.
- I/O tương tự mở rộng được cung cấp bởi 8 đầu vào và đầu ra đường truyền trên DB25; các đầu ra theo dõi L/R độc lập, Mic pream Red Evolution với hai đầu ra tai nghe âm thanh nổi.
- RedNet Control cho phép thiết lập nhanh chóng các cấu hình định tuyến và giám sát phức tạp, đồng thời điều khiển các bộ tiền khuếch đại từ xa.
- Các kết nối thiết bị kép ở bảng điều khiển phía trước đảm bảo truy cập ngay vào đầu vào thiết bị, ngay cả khi được đặt.
- Quy trình làm việc đa nền tảng liền mạch cho phép chuyển đổi giữa các DAW khác nhau trong vài giây, sử dụng bảng điều khiển phía trước hoặc phần mềm điều khiển.
- Triển khai mới nhất của trình điều khiển có độ trễ cực thấp Thunderbolt 3 dành cho Mac và PC mang lại sự linh hoạt để sử dụng các trình cắm DAW trong thời gian thực.
- Hai cổng mini-Digilink kết nối trực tiếp được với Pro Tools.
- Điều khiển màn hình hỗ trợ môi trường giám sát mono, stereo và đa kênh lên đến 10 kênh, bao gồm 7.1.2.
- Ba màn hình LCD cung cấp khả năng đo sáng mức chính xác cao cho bất kỳ khối đầu vào hoặc đầu ra nào, cũng như cho màn hình chính và đầu ra tai nghe.
- Đầu ra tai nghe kép có độ trung thực cao đủ mạnh để mang lại âm thanh lớn trên tai nghe trở kháng cao.
- Trình điều khiển Thunderbolt Windows 10 mới giúp Red 8Line tương thích với các hệ thống âm thanh dựa trên PC.
- Gói phần mềm Focusrite bao gồm dải kênh Brainworx bx_console Focusrite SC từ Focusrite Studio Console, cùng với các plug-in EQ và Compression Red 2 và Red 3.
Thông số kỹ thuật:
SIMULTANEOUS INPUTS & OUTPUTS
Channel Count
Up to 58 x 64
SYSTEM REQUIREMENTS
Computer
Apple Mac with at least one Thunderbolt 3 port (or Thunderbolt 1 / 2 port and Apple Thunderbolt 3 adapter) running supported OS. Windows 10 system with at least one Thunderbolt 3 port (Thunderbolt 1 / 2 Windows systems are not supported)
Other
Internet connection for downloading and installing software and driver
MICROPHONE INPUTS
Note
All measurements taken at maximum gain unless otherwise stated, Rs = 150Ω
Gain Range
0-8dB to 63dB in 1dB steps
Type
Electronically Balanced, Zin = 6.2kΩ
Frequency Response
20Hz - 35kHz ±0.2dB, min gain
THD+N
-101dB (0.0009%) @ -1dBFS (@ 11dB Gain)
EIN
Less than -129dBu 'A'-Weighted (typical)
Signal-To-Noise Ratio
119dB 'A'-Weighted (typical), min gain
Common-Mode Rejection Ratio
50/60Hz CMRR: -90dB
Phantom Power
+48V, independently switchable per channel
HPF
High-Pass Filter (HPF): -3dB @ 80 ± 3Hz, 12dB/Octave, independently switchable per channel
Air Mode
2dB boost at 10kHz and -2dB at 20Hz (ref 1kHz). Input impedance drop to 2.2kΩ
Max. Input Level
Greater than 19dBu, min gain
LINE INPUTS 1-8
0 DBFS Reference Level
+18 or +24dBu (switchable)
Type
Electronically Balanced, Zin = 20kΩ
Frequency Response
20Hz - 35kHz ±0.2dB
THD+N
-102dB (0.0008%) @ -1dBFS
Signal-To-Noise Ratio
119dB 'A'-Weighted (typical)
Common-Mode Rejection Ratio
50/60Hz CMRR: -70dB
Note
All measurements taken at 24dBu, Rs = 600Ω
INSTRUMENT INPUTS
Note
All measurements taken at maximum gain unless otherwise stated, Rs = 600Ω
Gain Range
0-8dB to 63dB in 1dB steps
Type
Zin = 2.3MΩ
Max. Input Level
Greater than +15dBu, min gain
Frequency Response
20Hz - 35kHz ±0.2dB, min gain
THD+N
-100dB (0.001%) @ -1dBFS (@ 11dB Gain)
Signal-To-Noise Ratio
117dB 'A'-Weighted (typical), min gain
HPF
-3dB @ 80 ± 3Hz, 12dB/Octave, independently switchable per channel
Air Mode
2dB boost at 10kHz and -2dB at 20Hz (ref 1kHz)
LINE OUTPUTS 1-8
0 DBFS Reference Levels
+18 or +24dBu (switchable)
Frequency Response
20Hz - 35kHz ±0.2dB
THD+N
Less than -104dB (0.0006%) unweighted, 20Hz - 20kHz; -1dBFS input
Dynamic Range
121dB 'A'-weighted (typical), 20Hz - 20kHz
Output Impedance
Nominal output impedance = 136Ω balanced (68Ω each phase)
Note
All measurements taken at maximum output level, Rs = 100kΩ
MONITOR OUTPUTS
Note
All measurements taken at maximum output level, Rs = 100kΩ
0 DBFS Reference Levels
+18dBu
Frequency Response
20Hz - 35kHz ±0.2dB
THD+N
-80dB (0.01%) unweighted, 20Hz - 20kHz; -1dBFS input
Dynamic Range
120dB (A-Weighted)
Output Impedance
Nominal output impedance = 136Ω balanced (68Ω each phase)
Channel Count
2 Out
Monitor Outputs
2 x 1/4" TRS jack
HEADPHONE OUTPUTS
Note
All measurements taken at maximum output level, Rs = 600Ω
0 DBFS Reference Levels
+16dBm ± 0.5dB
Frequency Response
20Hz - 20kHz ±0.2dB
THD+N
Less than -75dB (0.018%) unweighted, 20Hz - 20kHz
Dynamic Range
114dB 'A'-weighted (typical), 20Hz - 20kHz
Output Impedance
10Ω
Headphone Impedance
32Ω - 600Ω
Channel Count
2 Stereo Channels Out
Headphone Outputs
2 x 1/4" TRS stereo jack
MICROPHONE CROSSTALK
Mic Input To Input
Less than -80dB; 20Hz - 20kHz (driven channel at -20dBFS)
Mic Input To Output
Less than -130dB; 20Hz - 20kHz (driven channel at -20dBFS)
Output To Mic Input
Less than -165dB; 20Hz - 20kHz (driven channel at -20dBFS)
LINE CROSSTALK
Line Input To Line Input
Less than -100dB; 20Hz - 20kHz (driven channel at -20dBFS)
Line Input To Output
Less than -150dB; 20Hz - 20kHz (driven channel at -20dBFS)
Output To Line Input
Less than -150dB; 20Hz - 20kHz (driven channel at -20dBFS)
OUTPUT CROSSTALK
Output To Output
Less than -95dB; 20Hz - 20kHz (driven channel at -20dBFS)
HEADPHONE CROSSTALK
Headphone To Headphone
Less than -95dB; 20Hz - 20kHz (driven channel at -20dBFS)
DIGITAL PERFORMANCE
Supported Sample Rates
44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4% / -0.1% / +0.1% / +4.167%) at 24 bit
Clock Sources
Internal, ADAT 1, ADAT 2, S/PDIF, Word Clock, Loop Sync or from Dante Network Master

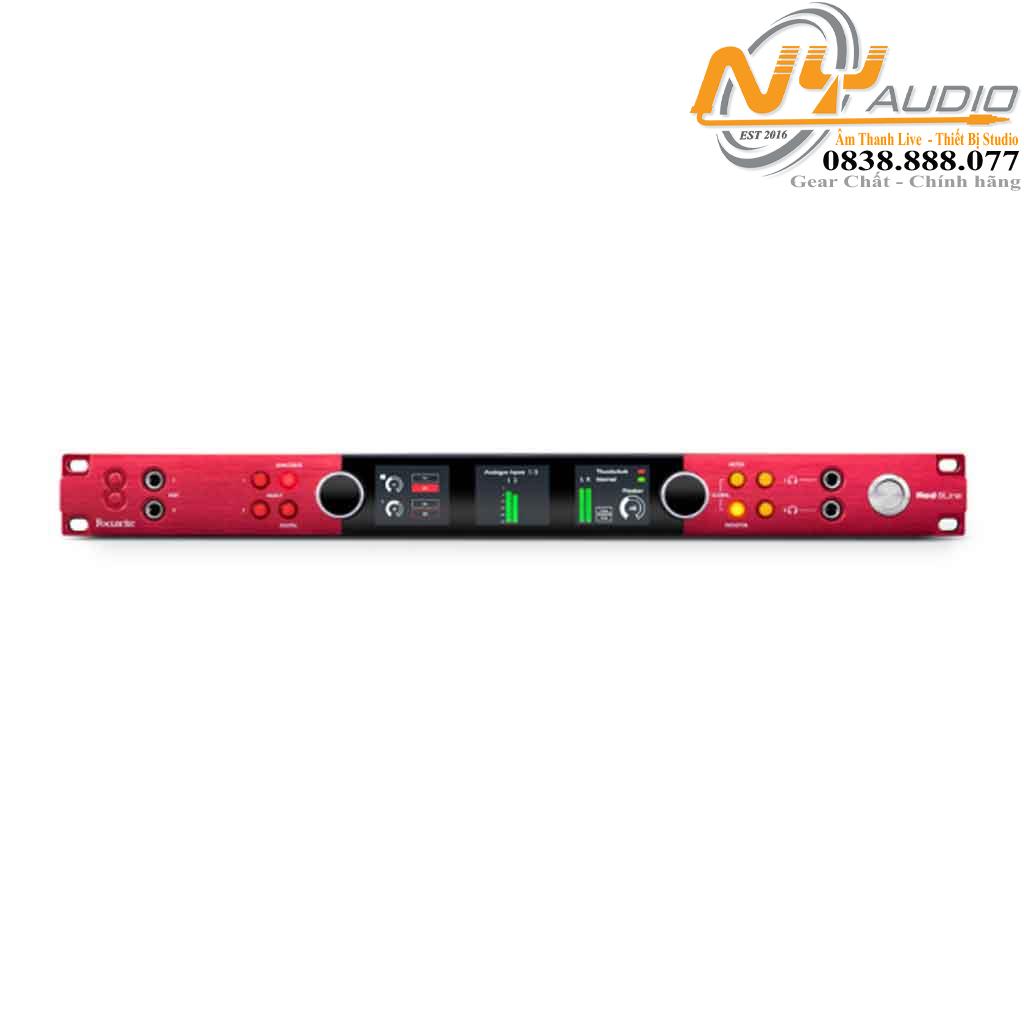

FRONT PANEL CONNECTIVITY
Instrument Inputs
2 x 1/4" TS jack
Channel Count
2 Channels In

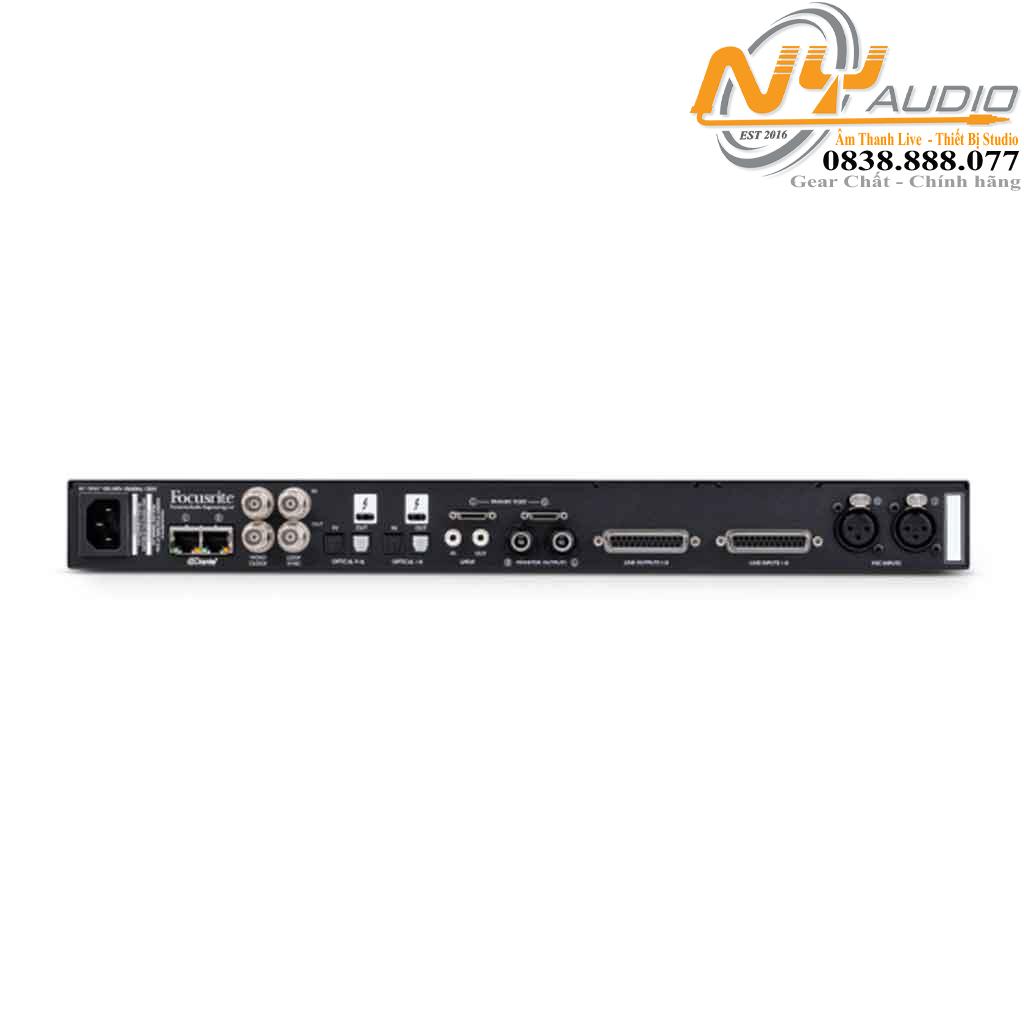

REAR PANEL CONNECTIVITY
Channel Count
Up to 58 In and 64 Out
Thunderbolt Ports
2 x Thunderbolt 3 Ports (Primary Port 1 and Primary Port 2)
PRO TOOLS|HD
Channel Count
Up to 58 In and 64 Out (32 In and 32 Out per connection)
Primary Port
2 x Mini DigiLink
MIC INPUTS
Channel Count
2 In
Input
2 x Female XLR
LINE LEVEL
Channel Count
8 In and 8 Out
Input
2 x DB25 connectors (AES59)
Output
2 x DB25 connectors (AES59)
ADAT
Channel Count
Up to 16 In and 16 Out
Input
2 x TOSLINK connector
Output
2 x TOSLINK connector
Channel Assignments @ 44.1 KHz, 48 KHz
Port 1 = Channels 1 - 8 , Port 2 = Channels 9 - 16
Channel Assignments @ 88.2 KHz, 96 KHz: SMUXI
Port 1 = Channels 1 - 4, Port 2 = Channels 5 - 8
Channel Assignments @ 176.4 KHz, 192 KHz
SMUXII: Port 1 = Channels 1 - 2 , Port 2 = Channels 3 - 4
S/PDIF
Channel Count
2 In and 2 Out (Optical up to 96kHz)
Input
1 x RCA phono socket (1 x TOSLINK up to 96kHz)
Output
1 x RCA phono socket (1 x TOSLINK up to 96kHz)
LOOP SYNC
Loop Sync Input
1 x BNC 75Ω port
Loop Sync Output
1 x BNC 75Ω port
WORD CLOCK
Word Clock Input
1 x BNC 75Ω port
Word Clock Output
1 x BNC 75Ω port
PSU
PSU
1 x IEC Input
FRONT PANEL INDICATORS
Screens
3 x Screens (menus and metering)
Control Functions
2 x Encoders (menu navigation, channel functions (Gain, +48V, Phase, HPF, Air and Mic/Line/Inst) monitor and headphone outputs (Level, Mute and Dim)). 4 x Switches (control over menus & metering)
POWER
PSU
1 x Internal, 100-240V, 50/60Hz, consumption 120W
HEAT PERFORMANCE
Operating Temperature
Operates at an ambient temperature of up to 40 degrees Celsius
Fan
Dual fan
DANTE
Channel Count
Up to 32 In and 32 Out
Input And Output
2 x Ethernet standard RJ45 connectors (Compatible with Cat 5e and above)
