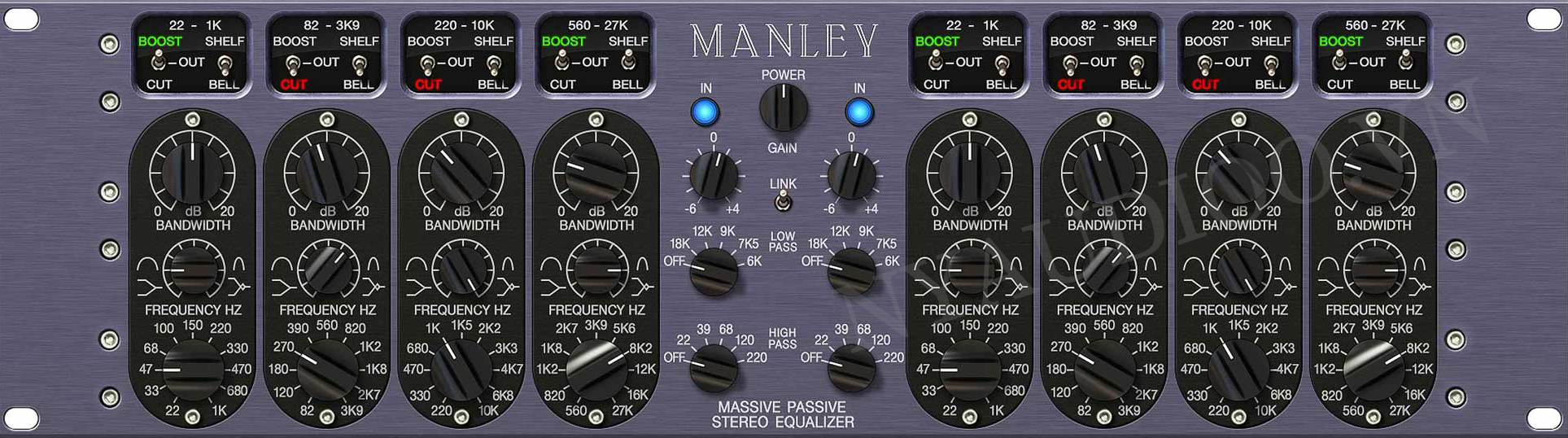

I. Tổng quan về Manley Massive Passive Stereo Tube EQ:

 Manley Massive Passive Version Stereo Tube EQ có thiết kế Passive đơn giản nhưng đầy hiệu quả. Em cung cấp cho anh em ta các nút điều chỉnh cơ học cho cả điều khiển Gain và Bandwidth để bro dễ dàng lặp lại các cài đặt của mình. Ở phiên bản Passive Stereo Tube EQ này , cả hai điều khiển đều tương tác có chủ ý điều này tạo ra một kết quả âm thanh cực kỳ ngon và quyến rũ.

Manley Massive Passive là bộ cân bằng 2 channel, 4 band equalizer, với các bộ lọc thông cao và thông thấp bổ sung. "Passive" ở đây với ý nghĩa là phần định hình giai điệu của thiết kế EQ mới thông minh này không sử dụng bất kỳ mạch hoạt động nào, nó đơn giản chỉ là điện trở màng kim loại, tụ điện phim và cuộn cảm quấn tay mới tạo ra âm thanh, giống như Pultec EQ trên hyper-steroids. Có khoảng không cực cao mang đến những giai điệu thuộc dạng số má.

 Việc tạo ra âm thanh tự nhiên, hữu cơ, chỉ có thể được thực hiện với bộ cân bằng xử lý tín hiệu bằng các phương pháp tự nhiên. Đây cũng chính là điểm ăn tiền của em này. Massive Passive Stereo Tube EQ sử dụng các thành phần thụ động đơn giản và khai thác các phẩm chất tự nhiên của chúng thay vì buộc một mạch phức tạp. Thiết kế cho cả EQ cấp tiến nhất đôi khi cần thiết để theo dõi cũng như tạo bóng mờ tinh tế nhất cho giọng hát và khả năng làm chủ âm thanh của các bro.

 Phần EQ của Manley Massive Passive thì cũng được làm lại để mang đến nhiều sự khác bọt hơn bằng sự kết hợp những điểm mạnh nhất của Pultec. EQ của bảng điều khiển lựa chọn, tham số và đồ họa. Điểm khác bọt đầu tiên phải kể đến là nó cho phép gấp đôi EQ với một nửa màu sắc. Cho phép tăng HF rất lớn mà không có vấn đề về sibilance và độ béo. Sự khác biệt này cũng làm cho nó trở nên kỳ quái nhưng sẽ khơi dậy hết mọi cảm hứng của các bro mà không cần màn dạo đầu. Dù có so sánh như thế nào thì cũng không thể diễn tả hết độ phê của nó, nên là các bro hãy nhanh tay rinh về rồi cảm nhận xem em có nói điêu không nhá.

Chi tiết:

Các bộ lọc:

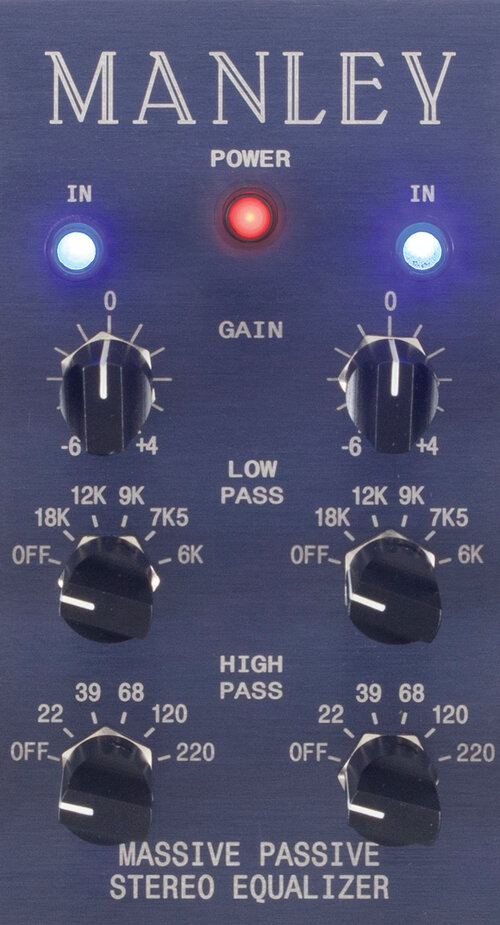

HIGH PASS:  22, 39, 68, 120, 220 Hz, OFF

LOW PASS Filters : 18 kHz, 12 kHz, 9 kHz, 7K5, 6 kHz, OFF.

Nhà sản xuất chơi lớn khi cung cấp cho anh em ta cả 5 cao 5 thấp và bỏ qua. Cách các bộ lọc này giao tiếp với các dải EQ tham số đơn giản là qua âm thanh đẹp.

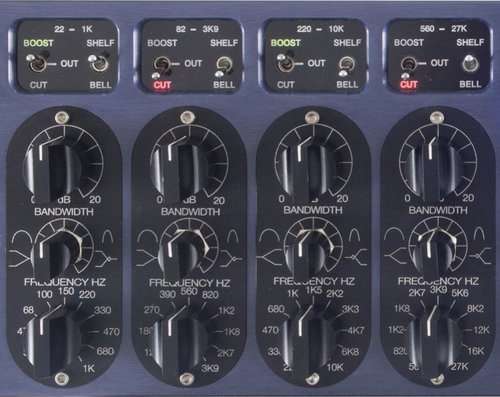

PARAMETRIC FREQUENCIES:

LOW: 22, 33, 47, 68, 100, 150, 220, 330, 470, 680, 1K.

LOW MID: 82, 120, 180, 270, 390, 560, 820, 1K2, 1K8, 2K7, 3K9.

HIGH MID: 220, 330, 470, 680, 1K, 1K5, 2K2, 3K3, 4K7, 6K8, 10K.

HIGH: 560, 820, 1K2, 1K8, 2K7, 3K9, 5K6, 8K2, 12K, 16K, 27K

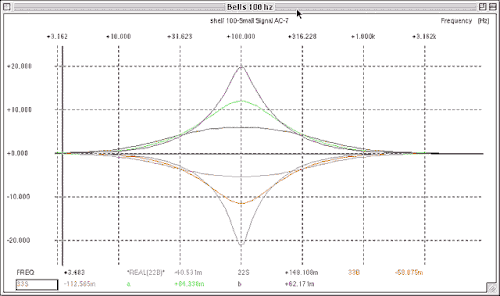

 Mỗi dải có thể được bỏ qua hoặc được thiết lập để tăng hoặc cắt. Điều này cung cấp gấp đôi độ phân giải điều khiển so với các EQ thông thường. Nó cũng loại bỏ vấn đề của một trung tâm không đảm bảo phản ứng phẳng. Mỗi băng tần có khả năng tăng hoặc giảm 20 dB kết hợp với khoảng không lớn và không bị cắt.

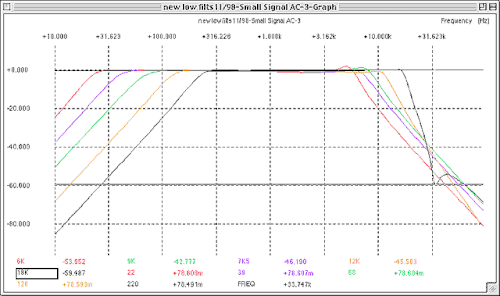

 Lọc LP và HP để có hiệu quả tối đa và đạt được một cách thụ động để giảm thiểu màu sắc. Bộ lọc Low Pass ngày càng dốc dần khi điểm tần số tăng lên. Tất cả các Bộ lọc High-pass và Độ dốc của Low-pass  6K, 7K5 và 9KHz là 18 dB / quãng tám, Bộ lọc Low-pass 12kHz có độ dốc 24dB / quãng tám và bộ lọc 18kHz có độ dốc 60 dB mỗi quãng tám.

 Đầu ra nổi cân bằng biến áp để dễ lắp đặt và mang lại hương vị hấp dẫn. Những thứ này cũng được thiết kế tùy chỉnh cho Massive Passive để đáp ứng các mức tăng lớn nhất có thể. Và nó ngon như nào thì anh em cứ nhìn sơ đồ là rõ.

II.Các tính năng chính Manley Massive Passive Stereo Tube EQ:

Mạch điêu khắc giai điệu hoàn toàn Passive.

Lựa chọn tần suất chồng chéo và xen kẽ.

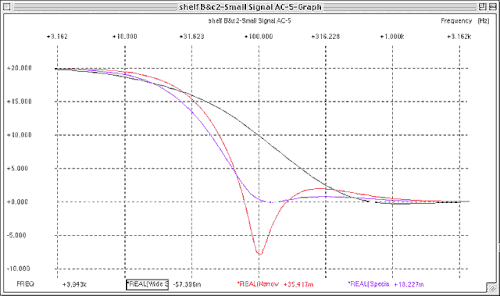

 Mỗi band có thể chuyển đổi thành shelf và bell.

Vacuum tube make-up cho Gain và Line Driver.

Cấu trúc liên kết đối xứng song song.

Các thành phần cao cấp trong suốt.

Bộ lọc HP và LP cộng với phần tăng thêm.

Ins & Outs Balanced XLR & 1/4 "(chấp nhận không cân bằng).

Mức danh nghĩa +4 dBu, công tắc bên trong cho hoạt động -10.

Công tắc bỏ qua bỏ qua EQ & mạch ống (không phải dây cứng).

44 Tần suất (khoảng 1/4 khoảng cách quãng tám).

Dải tần số: 22 Hz đến 27 Khz.

EQ Boost / Cut Range: Tăng hoặc cắt tối đa 11dB.

Phạm vi Q danh nghĩa: 1,5 đến 3 (hoạt động duy nhất ở chế độ kệ).

Đáp ứng tần số: +/- 2 dB: 8 Hz đến 60 KHz.

Đầu ra tối đa @ 1,5% THD +37 dBv, + 26dBv @ 20 Hz.

THD & Tiếng ồn (1KHz @ +4 dBu): 0,06%.

Tầng ồn (gọi tắt + 4dBu): -85 dB (Trọng lượng A).

Dải động: 120 dB.

Bổ sung ống: 2 x 12AU7, 4 x 6414.

Mức tiêu thụ nguồn (120 / 240VAC): 72 watt.

Tần số điện áp nguồn: 50 ~ 60Hz.

III.Thông số kỹ thuật:

Inputs: Balanced XLR & 1/4” (accepts unbalanced)

Outputs: Balanced XLR (accepts unbalanced) & Unbalanced 1/4”

Level +4 dBu nominal

Bypass Switch bypasses EQ & tube circuits: 1/4” Jacks (not hardwire)

Bypass Switch bypasses EQ, tube circuits & Input Buffer: XLR Jacks (Hardwire Bypass)

Gain Trim: -6dB - 0dB - +4dB

44 Frequencies (roughly 1/4 octave spacing)

Frequency Range: 22 Hz to 27 kHz

EQ Boost/Cut Range : Maximum 20 dB boost or cut

Nominal Q range: 1.5 to 3 (uniquely active in shelf modes)

Maximum Input Level: +21dBu

Maximum Output Level (1kHz sine, 1% THD+N, BW 22Hz-22kHz, Load 100kOhms): +35dBu

Frequency Response (@ +4dBu, Load 100kOhms): -0.1 dB @ 10Hz, -1 dB @ 60 kHz

Total Harmonic Distortion (THD+N) (1kHz sine @ +4dBu, BW 22Hz-22kHz): 0.006%

Output Headroom (Reference to +4dBu): 31dB

Dynamic Range (Reference to Maximum Output): 123 dB

Noise Floor Typical (Unity Gain): -88 dBu (A-Weighted)

Signal to Noise Ratio (Reference to +4 dBu, BW 22Hz-22kHz): 92dB

Input Impedance: 20kOhm

Output Impedance: 150 Ohm

Tube Complement: 2 x 5751, 4 x 6922

Auto-mute warmup delay = 20 seconds

Power Consumption (120/240VAC): 44 watts

Mains Voltage & Frequency (VAC/Hz): Internal Universal Power Supply 90-254 VAC / 50-60Hz

Size (3U): L 19” x W 10” x H 5.25”

Unit Weight: 15.5 Lbs.

Shipping Box: L 23” x W 15” x H 10”

Shipping Weight: 26 Lbs.
